版權聲明
本手冊著作權歸屬【浙江精通自動控制技術有限公司】所有。未經書面許可，禁止復制、轉載、篡改全部或部分內容。產品規格、硬件、軟件持續優化更新，廠商保留不提前通知進行產品改良的權利。手冊圖片僅供參考，實物以出廠為準。
安全警告與注意事項
1. 此燒錄器僅適配精通公司開發的產品，嚴禁用于其它產品燒錄；
2. 燒錄程序必須匹配目標產品，否則可能導致目標產品燒毀；
3. 芯片燒錄過程中嚴禁斷電，否則可能導致目標產品燒毀；
4. 禁止在潮濕、粉塵、強電磁干擾環境長期使用；
5. 請勿自行拆卸外殼、改動內部電路，私自拆機喪失保修；
6. 靜電敏感！操作前做好防靜電措施（防靜電手環/防靜電工作臺）；
7. 設備工作環境溫度：0℃~+45℃，避免陽光直曬。
8. 供電口為USB口Type-C供電，供電設備電壓必須符合Type-C標準供電電壓；
9. 供電為香蕉頭接口供電時，嚴禁正負極接錯，且供電電壓需要滿足電壓在10V~16V范圍；
產品概要
【型號：GEN-FL-V1通用離線器】
此產品出廠固件為<領克08-混動>天幕程序。如需要燒錄其它項目程序需要聯系精通獲取固件，更新固件后才能用于其它項目。
如需更換離線燒錄器中已下載的程序、應用于其他項目，請至浙江精通自控公司官方網站進行查詢：
硬件接口定義

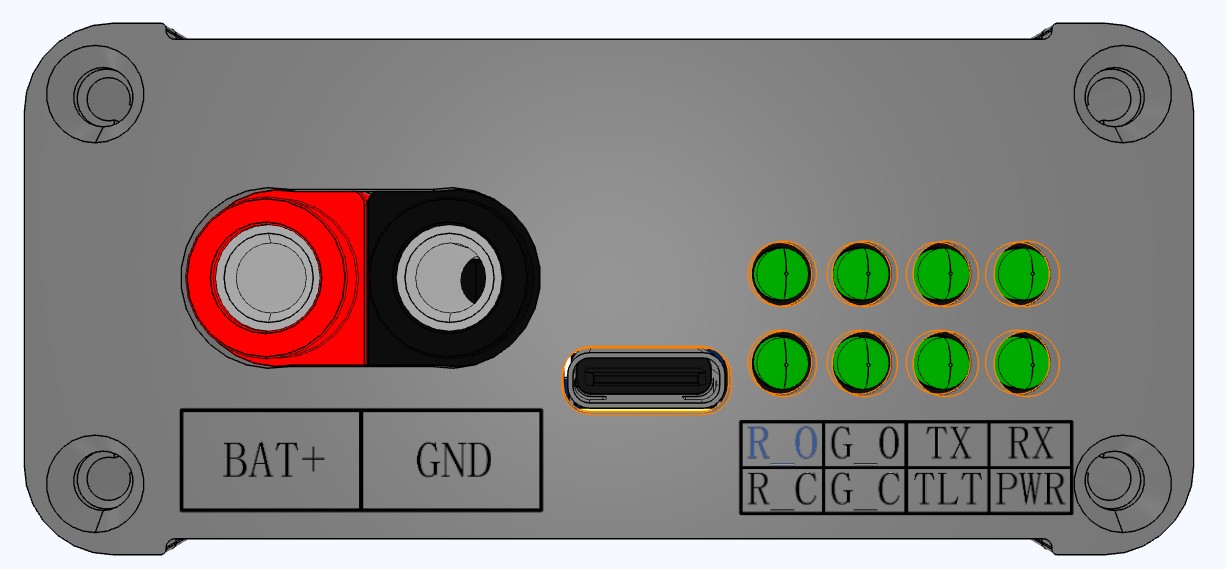

圖1 燒錄器輸入接口
Type-C USB：連接電腦上位機/供電；
BAT+：12V電源正極輸入；
GND：12V電源負極輸入；
LED指示燈：屏幕顯示異常可通過狀態指示燈查看狀態；

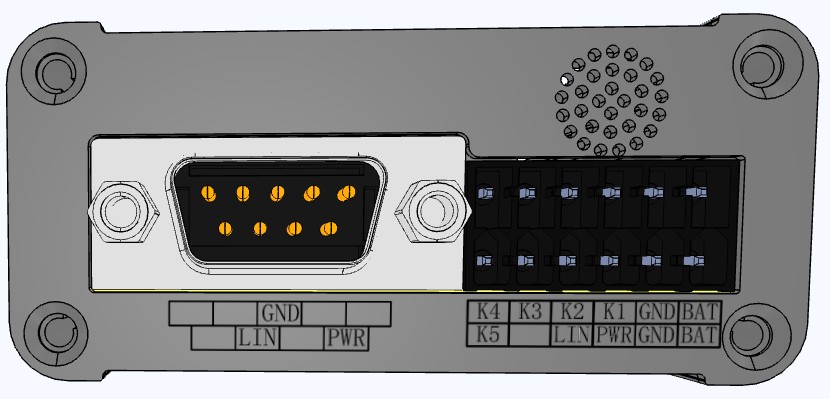

圖2 燒錄器輸出接口
DB9（左側）：通過專用線束連接目標設備；
通用快速接口（右側）：無專用線束時可以通過通用快速接口快速連接，也可連接產線PLC實現自動燒錄；
表格1 通用快速接口PIN腳定義
| 引腳編號 No. | 引腳名稱 PIN Name | 引腳功能 |
| 1 | BAT | 電源口 |
| 2 | GND | 地線 |
| 3 | K1 | 外接按鍵1 |
| 4 | K2 | 外接按鍵2 |
| 5 | K3 | 外接按鍵3 |
| 6 | K4 | 外接按鍵4 |
| 7 | BAT | 電源口 |
| 7 | GND | 地線 |
| 9 | PWR | 燒錄電源口 |
| 10 | LIN | LIN通訊接口 |
| 11 | ||
| 12 | K5 | 外接按鍵5 |
使用步驟

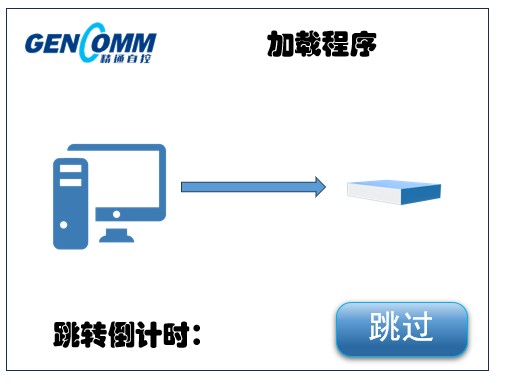

STEP 1：將離線燒錄器側面的LIN接口通過線束連接待更新控制器，將電源（充電頭、充電寶等）通過USB Type-C數據線連接至離線燒錄器，等待屏幕亮起，顯示跳轉倒計時：

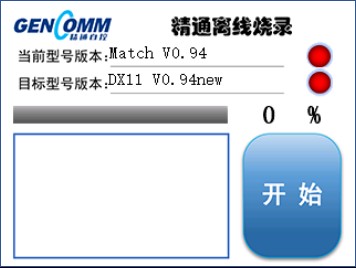

STEP 2：屏幕點擊“跳過”按鈕，進入正式燒錄頁面：
檢查目標型號版本信息是否正確，檢查當前型號版本是否正確。
STEP 3：屏幕點擊"開始"按鈕，等待燒錄完成。
當燒錄成功時：
1. 蜂鳴器短鳴，進度條顯示100%
2. 屏幕文本框最后一條顯示"Boot Success！"

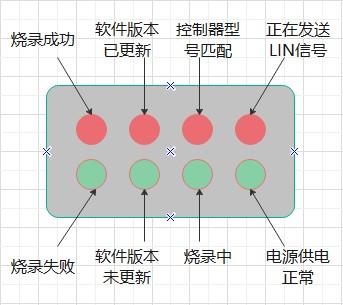

3. 側面LED第一排4個紅燈一同亮起
4. 屏幕右上角2個LED圖標顯示綠燈
完成燒錄。
常見問題說明
| 故障現象 | 原因說明 |
| 屏幕不亮 | USB口供電不正?；螂娫措妷哼^低 |
| 當前型號版本顯示"Mismatch" | 控制器非<領克08-混動>天幕控制器 |
| 當前型號版本顯示"No response" | 控制器和離線燒錄器未正確連接，或此控制器內無程序 |
| 目標型號版本錯誤 | 離線燒錄器固件非<領克08-混動>天幕程序 |
| 點擊開始后蜂鳴器長鳴 | 燒錄失敗且離線燒錄器和控制器斷開了連接 |
| 點擊開始后無反應 | 控制器已更新完成，或內部屏幕串口線脫落 |
包裝清單
燒錄主機 ×1
Type-C 數據線 ×1
DX11-A1燒錄專用線束 ×1
產品說明書 ×1
通用快速接口插頭 ×1
說明書視頻
聯系方式
聯系號碼：0577-86550552
公司地址：浙江溫州市洞頭區靈昆街道溫州臺商科技產業園12幢
